En büyük coşkuyla her müşteriye iyi hizmet verin!
Satış & Destek:
 |
| Menşe yeri: | Çin |
| Marka adı: | AEO |
| Sertifika: | CE, FCC |
| Min sipariş miktarı: | 1 çift |
|---|---|
| Fiyat: | negotiation |
| Ambalaj bilgileri: | paket ve karton |
| Teslim süresi: | 5-8 iş günü |
| Ödeme koşulları: | / T |
| Yetenek temini: | 10000 Çift / Ay |
| Numara giriniz: | 2 | Yansıma kaybı: | > 15DB |
|---|---|---|---|
| Denge: | 0-150m@1.485Gb/s | Bağlayıcı: | FC / PC （SC / PC isteğe bağlı） |
| Optik kanal: | 1 | Optik tip: | tek modlu (çok modlu isteğe bağlı) |
| dalga boyu: | 1310nm / 1550nm | Geçiş mesafesi: | 0-100km |
| Optik Yansıma kaybı: | > 15dB | Optik Renk Taklidi: | <0.2UI |
| Optik Bağlayıcı: | FC / PC (SC / PC isteğe bağlı) | BNC bağlantı noktası: | 2 |
| BNC Sinyal seviyesi: | 800mV nominal | BNC Yükselme / düşme süresi: | 200ps göstergesi |
| BNC Aşımı: | <% 10 genlik | Video Bit Hızı: | Maks. 2,97 Gb / sn |
| BER: | <10-9 | ||
| Vurgulamak: | 2CH HD SDI - fiber optik dönüştürücü,20km HD SDI - fiber optik dönüştürücü,3G SDI video - fiber dönüştürücü |
||
2 Kanallı HD-SDI / 3G-SDI Video - Fiber Dönüştürücü 2 BNC Bağlantı Noktası ve 1 Optik Bağlantı Noktası
Teknik parametreler
| Optik | Dalgaboyu | 1310nm ve 1470nm-1610nm |
| Elyaf Tipi | Tek mod, tek fiber (varsayılan) | |
| Mesafe | 20km | |
| Fiber Arayüzü | FC (varsayılan) LC / SC / ST (isteğe bağlı) | |
| SDI Videosu | Video Arayüz Numarası | 2 |
| Fiziksel Arayüz | BNC | |
| maksimum çözünürlük | 60 Hz'de 1920 x 1080 | |
| Video Giriş ve Çıkış Empedansı | 75Ω (dengesiz) | |
| Video Giriş / çıkış voltajı | Tipik: 1Vpp, Min 0.5Vpp, Max 1.5Vpp | |
| Video Bit Hızı | Maks. 2,97 Gb / sn | |
| Video SDI standardı | 270Mbps (SD-SDI), 1.485Gbps / M (HD-SDI), SMPTE425M3Gb / s Haritalama (3G-SDI), SMPTE424M 3Gb / s seri arayüz (3G-SDI) | |
| Veri | Fiziksel Arayüz | Endüstri standardı bağlantı terminali |
| Arayüz Sinyali | RS485 / RS422 / RS232 / Manchester | |
| Baud Hızı | 0-400 Kb / sn | |
| BER | <10-9 | |
| Operasyon modu | Tam çift yönlü / yarı çift yönlü | |
| Elektrik ve Mekanik | Giriş Gücü Gereksinimleri | DC 5V |
| Güç adaptörü | AC 100V ~ 240V | |
| Boyutlar | 19,2 * 16,7 * 4,9 cm | |
| Paketleme | 34,5 * 21 * 9cm | |
| Ağırlık | 1.35kg | |
| Çevresel | Çalışma sıcaklığı | -20 ° C ~ + 75 ° C |
| Depolama sıcaklığı | -40 ° C ~ + 85 ° C | |
| Çalışma nemi | % 0 ~% 95 (yoğuşmasız) | |
| MTBF | > 100.000 saat |
Genel Bakış
2 kanallı HD-SDI / 3G-SDI'dan fibere dönüştürücü, gözetim uygulamaları için ideal ve ekonomik bir çözümdür.8 kanallı 3G-SDI / HD-SDI / SD-SDI elektrik girişi alır, SDI sinyalini mükemmel şekilde tek modlu optik sinyale dönüştürür, ardından optik sinyali SDI sinyaline dönüştürür.SDTV (143-540Mbps) ve HDTV (1.485Gbps), 3Gb / s Haritalama (3G-SDI) aktarım görüntüsünü destekler.Hem verici hem de alıcı, tutarlı kalite için sinyali yeniden yapılandırmak amacıyla giriş biriminde eşitleme ve yeniden kilitleme sağlar.
Özellikleri
SDI Videosu
Kanal sayısı: 2 kanal
Giriş / çıkış konnektörü: BNC 75Ω
Giriş / çıkış voltajı: 1.0 Volt pp
Video Bit Hızı: Maks 3,2 Gb / sn
Video SDI Standartları: 270Mbps (SD-SDI)
1,485 Gb / sn (HD-SDI)
3Gb / s Haritalama (3G-SDI)
Veri
Veri kodlama: RS485 / RS422 / RS232 / Manchester
Fiziksel arayüz: Endüstriyel standart vidalı terminal
Frekans / Hız desteği: 0 ~ 400K bps
Fiber optik
Optik bağlantı noktası sayısı: 1
Bağlayıcı: Simplex FC
Tek modlu 20 km
Tek modlu: 1310 / 1550nm (Seçenek)
Elektrik ve Mekanik
Güç adaptörü: AC 100-240V - DC 5V 2A
Güç tüketimi: <3W
Çevresel
Çalışma Sıcaklığı: - 5C ~ + 75 C
Depolama Sıcaklığı: - 5 C ~ + 85 C
Bağıl Nem:% 0 ~% 95 (yoğunlaşmayan)
MTBF:> 100.000 saat

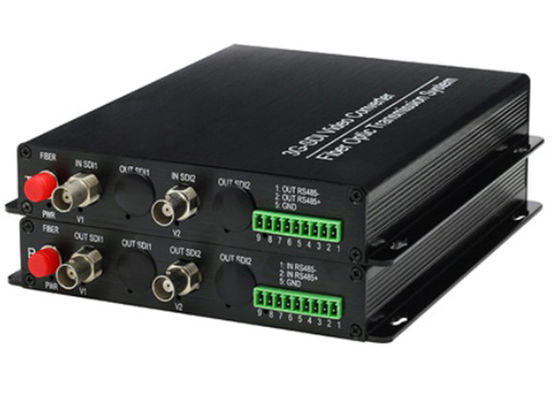

Ürün resmi
Uygulama Şeması
● Paketimizin tamamı uluslararası standart pakettir
● Ürünlerimizi sipariş onaylanır onaylanmaz teslim edeceğiz
